LM2218 Gantry Machining Center
LM2218 Gantry Machining Center
LM2218 Gantry Machining Center
LM2218 Gantry Machining Center
LM2218 Gantry Machining Center
LM2218 Gantry Machining Center

LM2218 Gantry Machining Center

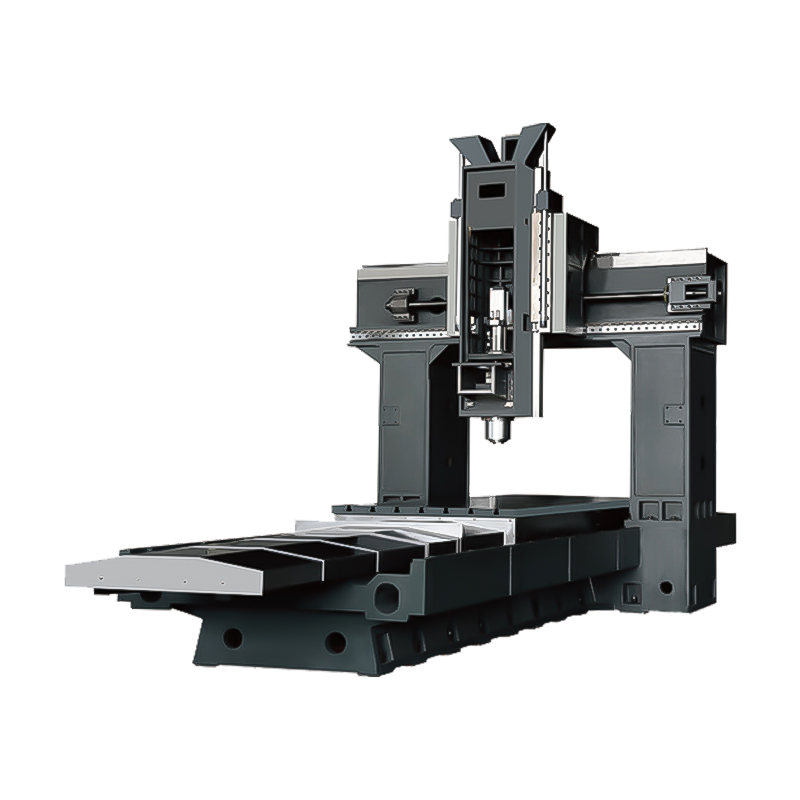

Maskinen tar i bruk strukturformen med rask portalramme og bevegelig bord på sengen. Beam kolonne integrert design, har egenskapene til høy stivhet og presisjon stabilitet. Standard med høypresisjonsbeltespindel, for å oppnå høy hastighet, høy presisjon og kraftig kuttekombinasjon. Mye brukt i mugg, sivil luftfart, jernbanetransport, bil, medisinsk og andre avanserte produksjonsindustrier.
Få et tilbud Flere produkter
PREV：LM3023 Gantry Machining Center
NEXT：LM2214 Gantry Machining Center
  • Introduksjon
  • Parameter
  • Produktkonfigurasjonstabell

  • · Denne serien av verktøymaskiner bruker kombinasjonskonfigurasjonen av tung lineær rulleskinne og glidende styreskinne. På grunnlag av å beholde den høyhastighets og høypresisjons lineære skinnekonfigurasjonen til X- og Y-aksene, er den utstyrt med den rektangulære harde skinnekonfigurasjonen til Z-akse-stempelet, og den harde skinneoverflaten utvides, forlenges og oppgraderes, slik at skjæringsevnen til verktøymaskinen er. betydelig forbedret: Kombinasjonen av "to linjer og en hard" kan ikke bare møte den sterke skjæringen av deler under forskjellige arbeidsforhold, men også maskinens ytelse er stabil og nøyaktigheten er god.

    · Serien med "to linjer og en hard" støttekonfigurasjon, sterk bæreevne, forbedrede maskinens sterke kutteevne.

    · Konfigurerbar remdrift, girhode, elektrisk spindel, automatisk rettvinklet fresehode;

    · Kolonne fast, bjelke fast, bordbevegelig maskineringssenter med fast bjelke;

    · Egnet for høyhastighets, høypresisjonsmaskinering;

    · Hovedsakelig brukt i bilindustrien, energi, anleggsmaskiner, automasjonsutstyr, mold og andre næringsdeler behandling;

    · Vakker form, enkel å betjene.

  • Maskinparametere

    enhet

    LM2218

    LM2718

    LM3218

    LM4018

    LM5018

    LM6018

    Bordstørrelse (lengde × bredde)

    mm

    2200×1500

    2725×1500

    3250×1500

    4000×1500

    5000×1500

    6000×1500

    Maksimal bordbelastning

    kg

    10000

    12000

    14000

    16000

    20000

    24000

    T-spor (antall spor × sporbredde × avstand)

    mm

    8×22×180

    X-aksevandring

    mm

    2200

    2700

    3200

    4200

    5200

    6200

    Y-aksevandring

    mm

    1800

    Z-aksevandring

    mm

    900

    Avstanden fra spindelens endeflate til arbeidsflaten

    mm

    150-1050

    Gantry bredde

    mm

    1800

    Spindel spesifikasjoner

    BT50

    Overføringsmodus A

    r.p.m

    Remdrift: opptil 6000 rpm (1,5:1 retardasjon valgfritt)

    Overføringsmodus B

    ZF girkasseremdrift: opptil 6000 rpm (to-girs retardasjon 1:1; 4：1）

    Overføringsmodus C

    Girkasse: opptil 6000 rpm (til-girs retardasjon 1:1; 4,4：1）

    Spindelmotorkraft

    Kw

    15/18.5

    15/18.5

    15/18.5

    15/18.5

    15/18.5

    15/18.5

    CNC system

    FANUC-0i MF      MITSUBISHI M80     SEMENS   （Valgfritt）

    X/Y/Z-aksens hurtiggang

    mm

    12/12/10

    12/12/10

    12/12/10

    10/12/10

    8/12/10

    6/12/10

    Verktøymagasinkapasitet

    håndfull

    24

    24

    24

    24

    24

    24

    Posisjoneringsnøyaktighet

    mm

    0.016

    0.016

    0.02

    0.025

    0.03

    0.035

    Repeterbarhet

    mm

    0.012

    0.012

    0.016

    0.018

    0.02

    0.025

    Lufttrykk

    kg/cm²

    6

    6

    6

    6

    6

    6

    Maskinvekt

    T

    23

    26

    29

    31

    37

    43

    Dimensjoner (L×B×H)

    mm

    7400×4500×4500

    8400×4500×4500

    9400×4500×4500

    11400×4500×4500

    13400×4500×4500

    15400×4500×450033

  • Standard konfigurasjon

    1

    FANUC-systemet

    2

    BT50 beltespindel

    3

    Spindelkutting og blåsing

    4

    Kuttekjølevæskesystem

    5

    Selvsmøringssystem

    6

    Halvlukket vakt

    7

    Standard vanntank

    8

    Renvannspistol og luftpistol på betjeningssiden

    9

    El-skap varmeveksler

    10

    Arbeidslys

    11

    Varsellampe

    12

    Verktøykasser og verktøy

    13

    Ankerbolt

    14

    Transformator

    Valgfri konfigurasjon

    1

    MITSUBISHI/SIEMENS/SYNTEC

    2

    Kjedespontransportør

    3

    BT50-24T verktøyarm ATC

    4

    BT50 girspindel

    5

    Spindel senteruttak 30bar

    6

    3 akser optiske regler

    7

    Olje- og vannutskiller av skrapetype

    8

    Roterende bord (fjerde akse)

    9

    Sikkerhetsdør

    10

    Automatisk verktøymålesystem

    11

    Automatisk arbeidsstykkemålesystem

    12

    Kolonneforhøyelse

    13

    Z-aksens vandring forlenget

    14

    Manuelt rettvinklet fresehode

    15

    Helautomatisk rettvinklet fresehode

Fabrikk



Relaterte produkter

Om
Jiangsu Chuangjia Machinery Co., LTD.
Jiangsu Chuangjia Machinery Co., LTD. tilhører Nantong Zhongnan Intelligent Technology Co., Ltd. Gruppeselskapet eier Zhongnan CNC Marine Tool, Xinsheng CNC-teknologi og andre datterselskaper.

Siden etableringen i 2000, startet med produksjon av overflateslipemaskiner, og utviklet seg gradvis til high-end CNC maskineringssenter og produksjon med produksjonslinje av CNC vertikalt maskineringssenter, høypresisjons portalmaskineringssenter, horisontalt maskineringssenter, CNC vertikale horisontale fresemaskiner, dreie- og fresekomplekssenter, CNC-presisjonsslipemaskiner, produksjonslinje for støping og andre maskinverktøyprodukter. Konsernselskapet har en komplett produksjonslinje, har eget profesjonelt støperi, platebearbeidingsverksted, malerverksted osv. Det er en profesjonell produsent med ettertraktede produkter og sterk teknisk styrke i den innenlandske metallskjærende industrikjeden. Selskapets produkter er mye brukt i safir, bil, ny energi, muggproduksjon og andre industrielle felt.

Jiangsu Chuangjia har en produksjonspark på 100 000 kvadratmeter. Det er mer enn 380 ansatte, 30 seniormotorer og 20 FoU-ingeniører. Gruppeselskapet har sitt eget teknologiforsknings- og utviklingssenter - slipemaskin Research Institute, og har bygget det innenlandske avanserte CAD-designkontoret, oppnådd en rekke uavhengige oppfinnelsespatenter. Produksjonskapasiteten dekker hele produksjonskjeden av støpeproduksjon, maskinering, maling, montering, igangkjøring, inspeksjon, etc.

Vårt oppdrag: "utsøkt teknologi, følger profesjonelle". Vårt tjenestekonsept er "innovasjon, skapelse, integritet, kvalitet". Vennlig hilsen ser frem til vinn-vinn samarbeid med deg og skape en god forretning sammen.
Hedersbevis
  • Sertifikat
  • Sertifikat
  • Sertifikat
  • Sertifikat
Nyheter
Tilbakemelding på melding

Produktkunnskap

Nøkkelfunksjoner og spesifikasjoner for LM2218 dobbeltkolone CNC-portmaskinbearbeidingssenter
De LM2218 Dobbelsøyle CNC Gantry Maskineringssenter er konstruert for å møte de strenge kravene til moderne produksjon, spesielt innen presisjonsmaskinering. Dette maskineringssenteret er et vitnesbyrd om Jiangsu Chuangjia Machinery Co., Ltd.s forpliktelse til kvalitet og innovasjon siden oppstarten i 2000. LM2218 benytter en robust dobbelsøyledesign som betydelig forbedret stabilitet under drift. Denne strukturen minimerer vibrasjoner og avbøyninger, som er kritiske faktorer for å nøyaktigheten. Ved å redusere de mekaniske påkjenningene som oppstår under maskinering, tillater den dobbelte kolonnekonfigurasjonen høyere presisjon i produksjonen av komplekse komponenter. Dette designvalget gjenspeiler Jiangsu Chuangjia Machinery Co., Ltd har ekspertise på å produsere avanserte CNC-maskinløsninger, noe som gjør det mulig for produsenter å oppnå overlegne resultater i sine maskineringsoppgaver.

Maskineringssenteret bruker høypresisjons lineære føringsveier som gir jevn bevegelse og lav friksjon. Disse føringsveiene er avgjørende for å oppnå stramme toleranser og høykvalitetsfinish. Innlemmelsen av disse avanserte komponentene for å hjelpe Jiangsu Chujia Machinery Co., Ltd.s dedikasjon til å bruke banebrytende teknologi i deres maskineri, for å sikre at LM2218 kan de strenge kravene til bransjer som romfart, bilindustri og støpeformproduksjon. LM2218 er utstyrt med en høyhastighetsspindel som kan nå rotasjonshastigheter egnet for ulike maskineringsoperasjoner. Avhengig av den spesifikke applikasjonen, kan brukerne velge spindler med forskjellige effekttall og RPM-egenskaper. Denne fleksibiliteten gjør at maskineringssenteret kan håndtere et bredt spekter av materialer, fra myke metaller til harde legeringer, noe som gjør det til en uverdig ressurs for ethvert maskinverksted. Jiangsu Chuangjia Machinery Co., Ltd. tilbyr tilpassbare spindelalternativer for å møte de spesifikke behovene til kundene deres, noe som øker produktiviteten og maskineringseffektiviteten.

LM2218 har et toppmoderne CNC-kontrollsystem som muliggjør presis programmering og drift av maskinen. Det intuitive grensesnittet og avanserte programvarefunksjonene gjør det enklere for operatører å sette opp og utføre komplekse maskineringsoppgaver. Kontrollsystemet støtter flere programmeringsspråk, noe som muliggjør sømløs integrasjon med eksisterende arbeidsflyter. Denne allsidigheten gjenspeiler Jiangsu Chuangjia Machinery Co., Ltd.s fokus på brukervennlig design forbedrer driftseffektiviteten og redusert nedetiden. Med sin robuste design kan LM2218 romme store arbeidsstykker, noe som gjør den egnet for tunge maskineringsapplikasjoner. Den ekspansive arbeidskonvolutten det mulig for brukere å maskinere større komponenter uten behov for flere oppsett, og reduserer dermed produksjonstiden. Jiangsu Chuangjia Machinery Co., Ltd. sikrer at maskinens lastekapasitet er optimalisert, og gir produsenter muligheten til å kreve krevende prosjekter på tverr av ulike sektorer, inkludert ny energi- og bilindustri.

Termisk stabilitet er en kritisk faktor for å forbedre maskineringsnøyaktighet over lengre perioder. LM228 har avanserte termiske styringssystemer som sprer varme som genereres under drift, og sikrer ytelser konsistent ytelse. Jiangsu Chuangjia Machinery Co., Ltd. har investert i forskning og for å skape et maskineringssenter som minimerer termisk deformasjon, og ytterligere utviklingspresisjonen til LM2218 i høyvolumsproduksjonsmiljøer. Effektiv sponsing er avgjørende i CNC-bearbeiding for å forhindre skade på verktøyet og forbedret overflatekvalitet. LM2218 har et avansert chiphåndteringssystem som effektivt evakuerer sjetonger og rusk fra arbeidsområdet. Dette systemet øker ikke bare sikkerheten ved operasjonen, men bidrar også til lengre verktøylevetid og forbedret maskineringsnøyaktighet. Jiangsu Chuangjia Machinery Co., Ltd. integrerer denne funksjonen som en del av deres forpliktelser for å produsere maskiner som øker den generelle produktiviteten.

LM2218 støtter et bredt utvalg av verktøyalternativer, slik at produsenten kan bruke forskjellige verktøy avhengig av materialet og kompleksiteten til maskineringsoppgaven. Maskinen kan utstyres med automatiske verktøyskiftere (ATC), som muliggjør raske overganger mellom ulike operasjoner og reduserer oppsetttiden. Denne fleksibiliteten er spesielt gunstig i miljøet der produksjonskravene ofte endres. Jiangsu Chuangjia Machinery Co., Ltd. anerkjenner viktigheten av tilpasningsevne i produksjon og designere deres for å møte ulike verktøybehov. Sikkerhet er avgjørende i ethvert maskineringsmiljø. LM2218 er utstyrt med flere sikkerhetsfunksjoner, inkludert nødstoppknapper, beskyttende kabinetter og automatiske avstengingsprotokoller i tilfelle feil. Disse tiltakene er avgjørende for å ivareta sikkerheten til operatørene og maskinens integritet. Jiangsu Chuangjia Machinery Co., Ltd. prioriterer sikkerheten til utstyret sitt, noe som gjenspeiler deres forpliktelse til industristandarder og beste praksis.
